濁度/懸浮物
濁度是表現水中懸浮物對光線透過時所發生的阻礙程度。水中含有泥土、粉塵、細微有機物和其他微生物和膠體物可使水中呈現濁度。傳感器上發射器發送的光波在傳輸過程中經過被測物的吸收、反射和散射后,有一部分透射光線能照射到180°方向的檢測器上,有一部分散射光散射到90°方向的檢測器上。在180°和90°方向檢測器上接收到的光線強度與被測污水的濁度有一定的關系,因此通過測量透射光和散射光的強度就可以計算出污水的濁度。本產品使用RS485接口與數字傳感器通訊,數據準確度高,抗干擾強,可直接控制數字傳感器的標定和自動洗清等功能。
- 主要特點
- 技術參數
- 產品配置
- 資料下載
◇大屏幕點陣液晶顯示、支持中英文菜單(相互切換)。
◇內置氣泡消除系統(流通式),提高測量精度和穩定性。
◇重現性好,不受樣品流速和壓力的影響(投入式)。
◇采用穩定的不可見近單色紅外光源,避免了液體中色度和外界可見光對傳感器測量的干擾;并內置光度補償,提高測量精度。
◇具備蓄水功能,確保傳感器內部流通槽24小時留有水樣(流通式)。
◇采用最新探測技術,避免外界光的干擾,抗干擾能力強(沉入式)。
◇光路上使用透光率極高的石英玻璃透鏡,紅外光波的發射和接收更為穩定。
◇通訊功能(選配):具有RS-485通訊接口(MODBUS協議部分兼容),4-20 mA電流輸出對應的值可以任意設定。
◇光電隔離4-20mA電流輸出。
◇滯后量任意設定功能,避免開關繼電器頻繁動作,有設置開關量關和閉功能。
◇采用多點校正法。
◇可自由設置自動清洗間隔時間(需傳感器支持)。
◇看門狗功能:確保儀表不會死機。
◇核心器件均來自國外品牌。
◇掉電保護>10年。

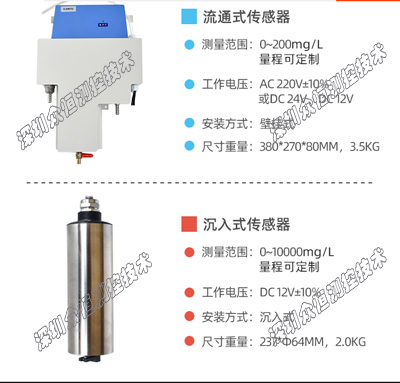

1. 測量范圍:測量范圍:0-200NTU(流通式),0-10000NTU(沉入式),量程可訂制(根據傳感器量程自適應)
2. 分 辨 率: 0.001NTU~1NTU(根據傳感器分辨率自適應)
3. 精 度:±2%FS
4. 重 復 性:±1.0%
5. 控制接口:兩組ON/OFF繼電器接點,分為高點、低點報警信號光電隔離輸出。
6. 信號隔離輸出:光電耦合器隔離保護4-20mA信號輸出
7. 繼 電 器:繼電器滯后量任意設定,繼電器負載 3A 220VAC
8. 工作條件:環境溫度為0~60℃,相對濕度≤90%
9. 輸出負載:負載<750Ω(4-20mA)
10.工作電壓:儀表:220VAC10%、50/60Hz 或DC24V或DC12V
AC 220V±10%(流通式)、DC 12V(沉入式)
11. 尺 寸:100×106×168mm(儀表)380*270*80mm(流通式)
210*φ50mm(沉入式)
12. 開孔尺寸:92*92mm
13. 重 量:0.9Kg(儀表)2.0kg(沉入式) 3.5kg(流通式)
14. 防護等級:IP65(儀表) IP68(傳感器)
標準配置
◇ 儀表一臺
◇ 濁度傳感器一個
◇ 緊固鎖緊條兩根
◇ 用戶使用說明書一本
◇ 合格證
◇ 生料帶一卷(流通式)
◇ 試管刷一支(流通式)
◇ 內徑10mm軟管5米(流通式)
◇ 止水夾1個(流通式)
◇ 白色接頭3個(流通式)
◇ 緊固扣3個(流通式)
選 配
◇ 安裝支架(1米長)
◇ 485通訊接口及485轉232或485轉USB連接器
