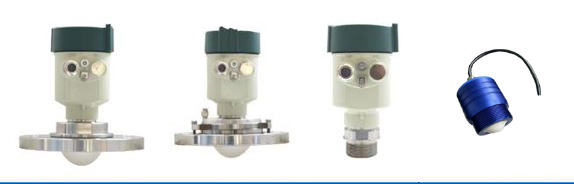

雷達液位_物位計
- 主要特點
- 技術參數
- 產品配置
- 資料下載
n 基于CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
n 5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
n 最小3°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
n 波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
n 支持遠程調試與遠程升級，減少等待時間，提高工作效率。
n 支持手機藍牙調試，方便現場人員維護。
|
發射頻率 |
76GHz~81GHz |
|
測量范圍 |
0.08 m ~10m；0.08~20m；0.08 m ~30m；0.3 m~60m；0.6 m~120m |
|
測量精度 |
±1mm |
|
測量間隔 |
最快100ms |
|
波束角 |
3°/8°/20° |
|
使用介電常數范圍 |
≥2 |
|
供電范圍 |
12~28.0VDC， |
|
通訊方式 |
MODBUS總線；HART |
|
信號輸出 |
4~20mA或RS-485 |
|
故障輸出 |
3.8mA，4mA，20mA，21mA，保持 |
|
現場操作/編程 |
128×64 點陣顯示屏/4按鍵；可配置上位機設置軟件 |
|
工業溫度/濕度 |
T0:-40~85℃/濕度≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃ |
|
外殼材質 |
鋁合金、不銹鋼 |
|
過程連接類型 |
管螺紋/萬向法蘭/防腐法蘭/衛生卡盤/石英隔離法蘭 |
|
過程壓力 |
-0.1~2MPa |
|
產品尺寸 |
φ100*270mm |
|
電纜入口 |
M20*1.5 |
|
推薦線纜 |
AWG18或0.75mm2 |
|
防護等級 |
IP67 |
|
防爆等級 |
ExdiaIICT6 |
|
安裝方式 |
螺紋或法蘭 |
|
凈重/毛重 |
2.480kg/2.995kg |
|
包裝箱尺寸 |
370*270*180mm |
